사람도 편하고 책도 편하다
[첫번째 독서대 프로젝트]
![](img/verticalLine.jpg)
3D Plus™ 침대용 독서대
![](img/bed4.jpg)

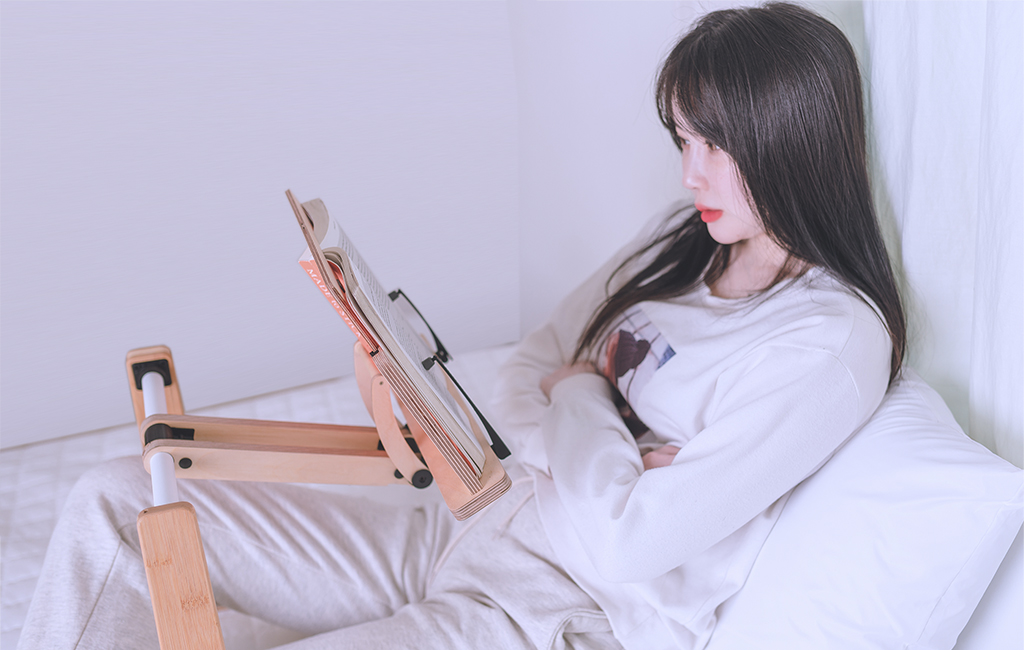

침대에서 편하게 보자
3D Plus 침대용 독서대는 침대에 앉거나 누워서 편하게 독서 할 수 있도록 디자인 되었습니다.
![](img/ilsangs1.jpg)

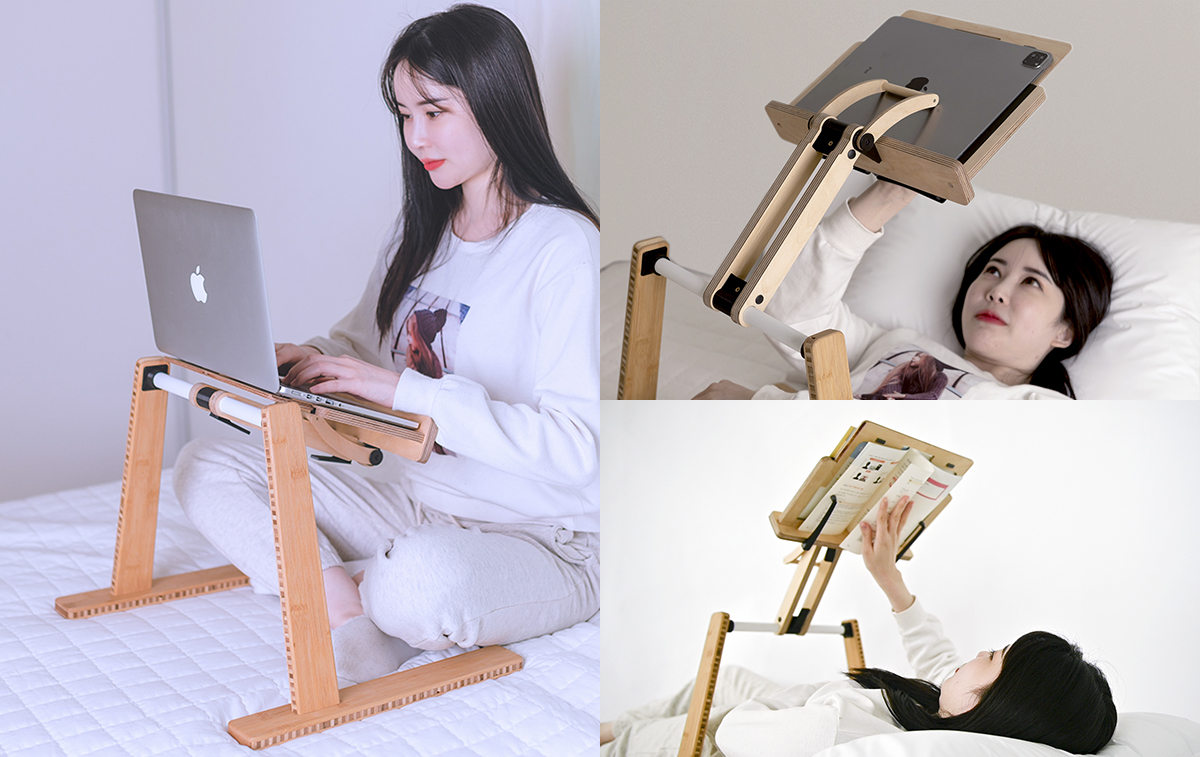

일상을 침대로 옮겨보세요
책 뿐만 아니라 노트북, 테블릿도 사용하기 편리합니다.
![](img/Paging4.gif)
페이징은 한손으로
누워서 독서할 때에도 한 손 만으로도 페이지 넘기기가 가능합니다.
![](img/rotate_bed1.gif)

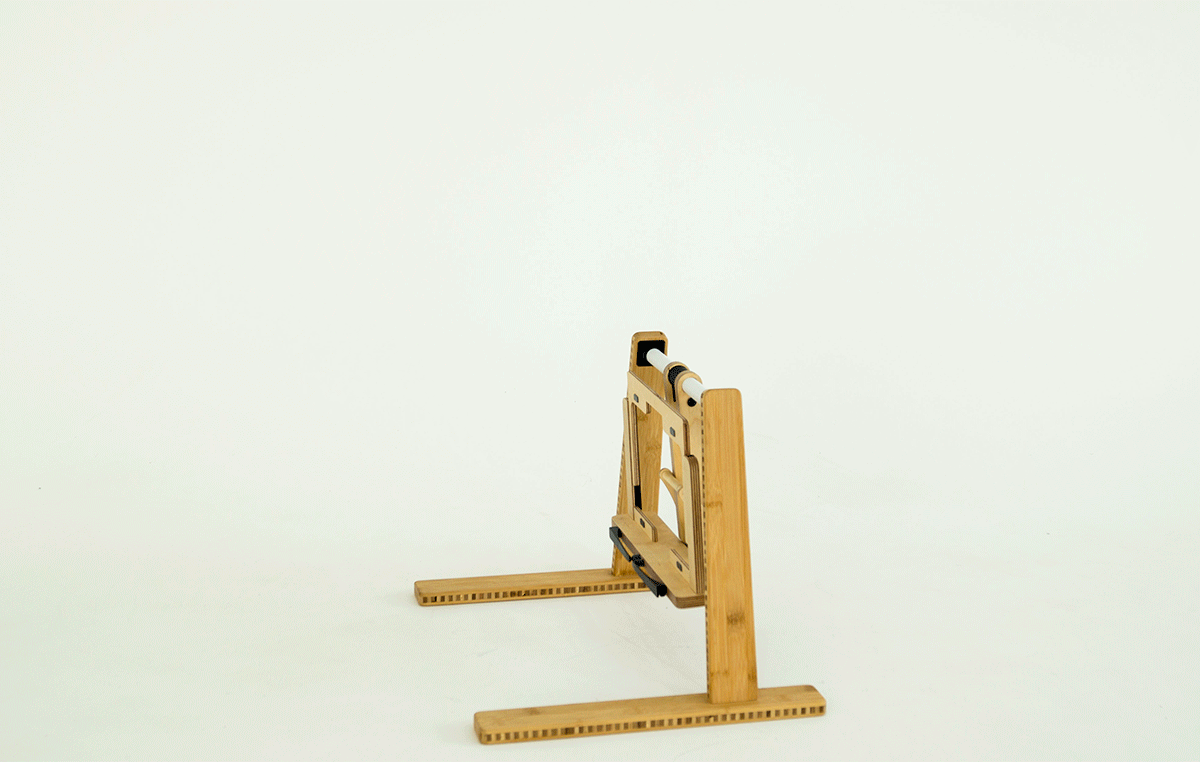

완벽한 포지셔닝
여유있는 움직임으로 원하는 위치와 각도로 편하게 보실 수 있습니다.
![](img/Supports2.jpg)
책도 편하다
책을 두 손으로 펼치듯 자연스레 받치면 책의 훼손이 줄어들것입니다.
본 독서대는 책의 가운데 부위를 양 끝보다 낮게 지지하는 백 서포트를
구비하였습니다. 백 서포트는 책에 맞춰 조절하는 구조로, 책의 크기에 구애받지 않습니다.
![](img/wood1.jpg)

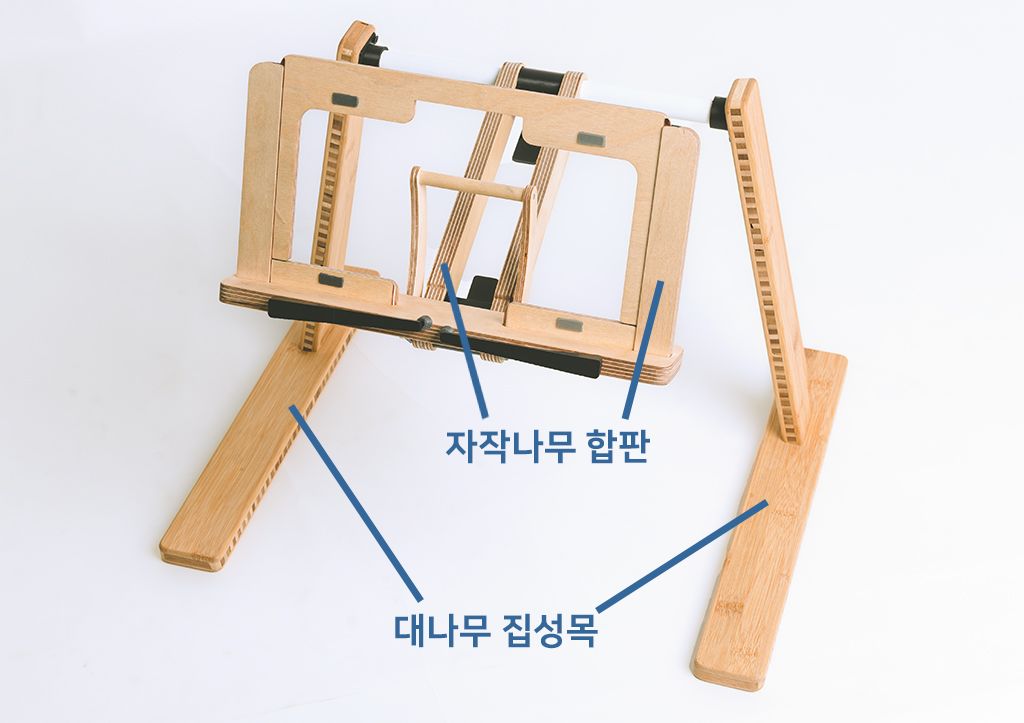

나무라서 더~ 좋다
늘 곁에 두고 사용하는 제품이라 따듯하고 친근한 나무 소재를 주 재료로 디자인 하였습니다.
-
지지대 : 대나무 집성목
-
북 프레임 : 자작나무 합판
3D Plus 독서대만의
Special Ideas
| 액자 구조의 북 프레임
![](img/idea1.jpg)

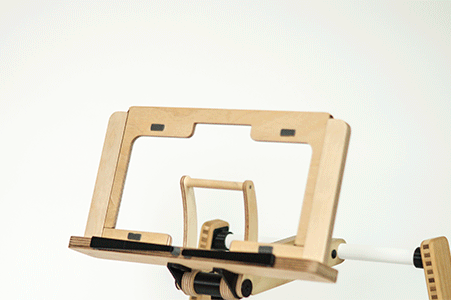

가운데가 빈 액자 형태로 만들어진 북 프레임(책받침대)은 책 높이에 맞추어 높이를 조절 할 수 있읍니다.
![](img/bookframe.gif)

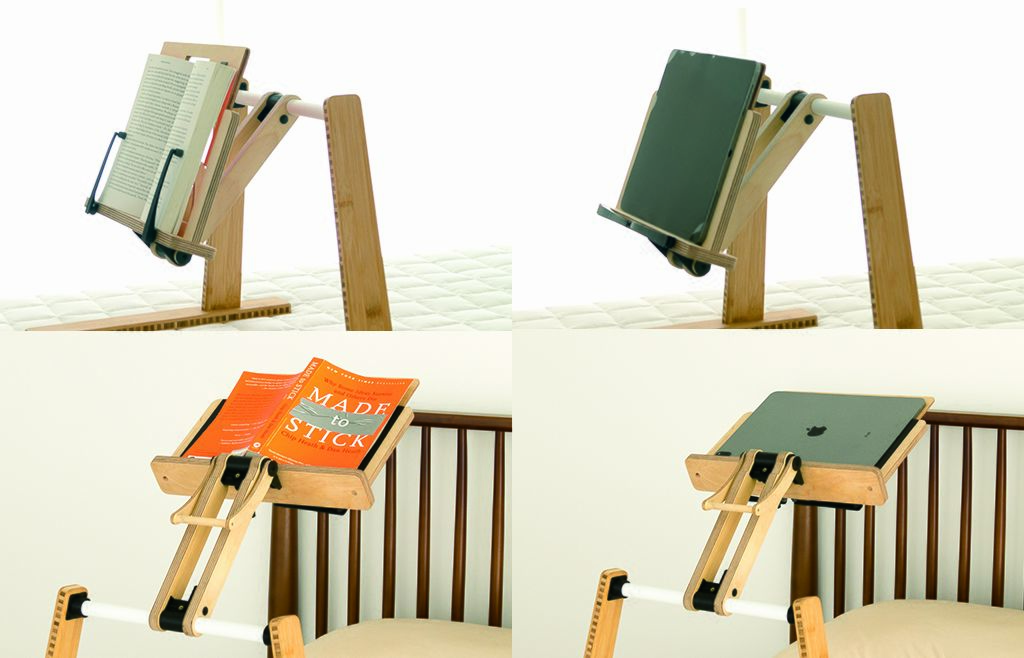

가운데 공간을 통하여 책을 편하게 올려 놓거나 누워서 테블릿을 봅니다.
바로볼때는 북 프레임 앞면에, 누워볼때는 북 프레임 뒷면에 책 혹은 태블릿을 뒤집어
올려놓습니다.
![](img/bookframe2.jpg)

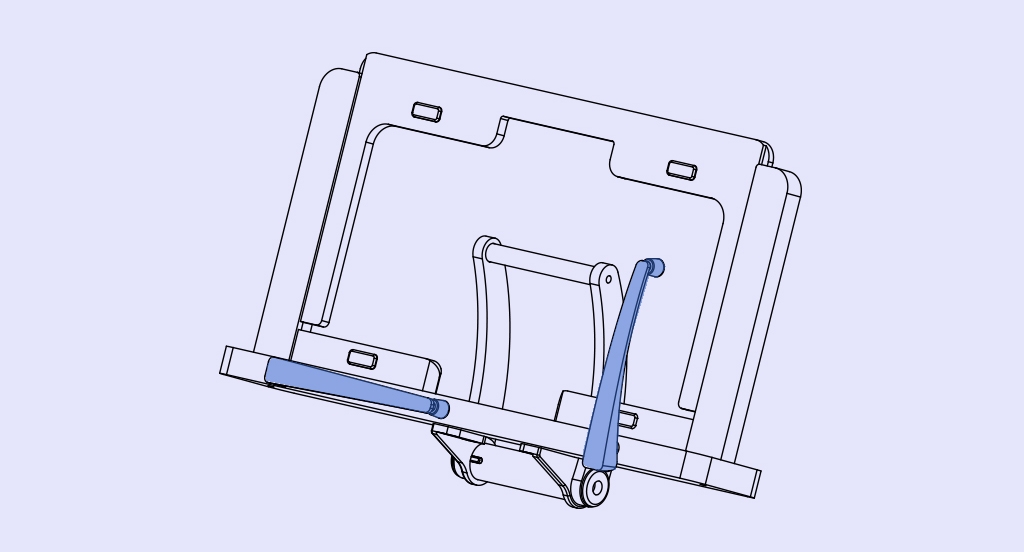

| 앞뒤로 멈추는 페이지 홀더
![](img/idea2.jpg)

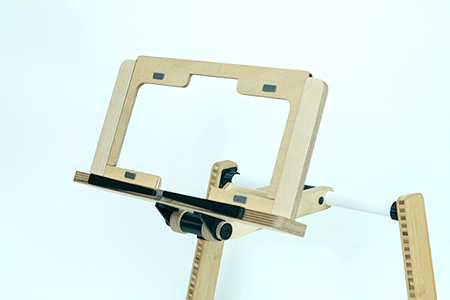

페이지 홀더는 좌우 방향은 물론 앞뒤 방향으로도 멈추어 페이지를 받쳐주는 구조입니다.
![](img/PageHolder.gif)

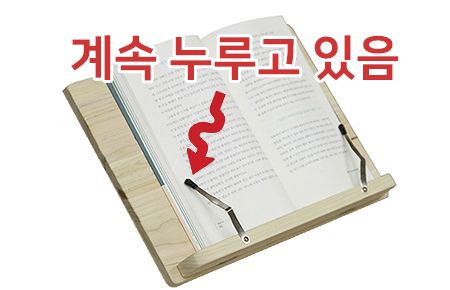

독서대 대부분 탄성으로 눌러주는 페이지 홀더가 적용되어 있습니다. 이 경우 홀더를 들어 올린 후 페이지를 넘겨야 하기 때문에 한손 페이징이 어렵습니다.
![](img/pageholderSample.jpg)

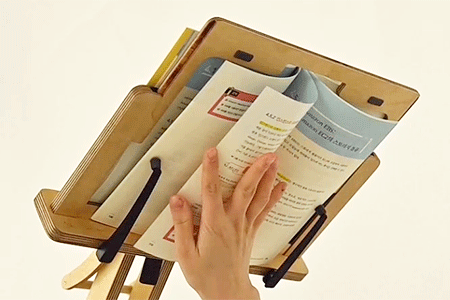

본 제품은 책 페이지와 홀더 사이에 적절한 공간 유지가 가능하며, 이 공간을 이용하여 한손으로 페이징 합니다.
![](img/pagingGap.gif)

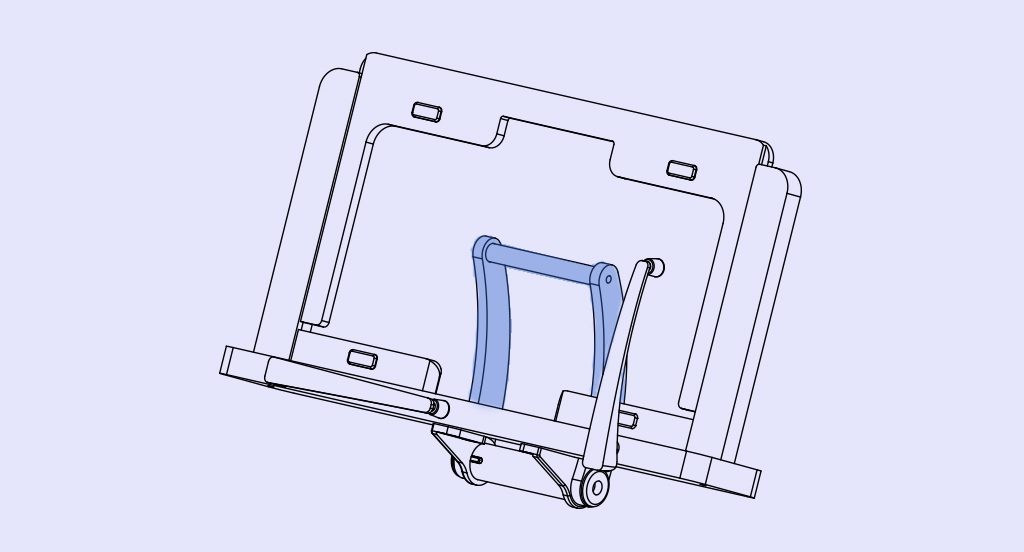

| 백 서포트 적용
![](img/idea3.jpg)

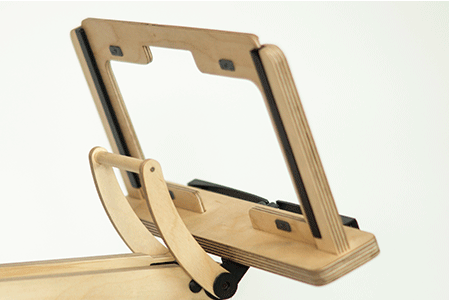

백 서포트는 높이 조절이 가능하게 회전되는 구조로 설계되었습니다.
![](img/backSupport.gif)

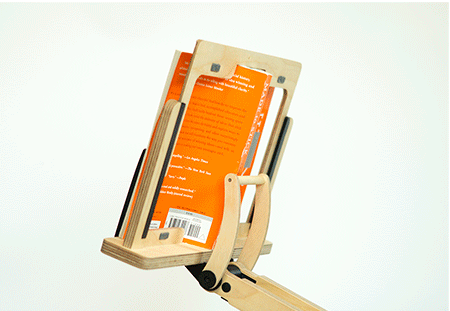

책을 올려놓은 후 책에 맞게 적당한 높이로 뒷면 중앙부를 받쳐줍니다.
![](img/backSupport2.gif)
평면에 놓을때와 비교해 볼까요?
본 제품 위에 책을 펼치면 중앙부가 양 측면보다 더 낮게 위치합니다.
2차원 평면에 펼칠때 보다 펼침 각도가 적어 책의 훼손을 방지하는 효과가 있습니다.
![](img/bookopen1.jpg)

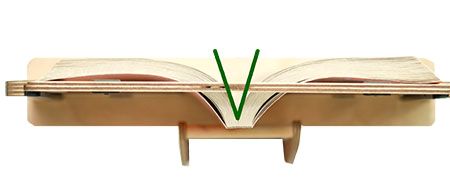

3차원(3D)으로 책을 펼친 모습 [본 제품]
![](img/bookopen2.gif)

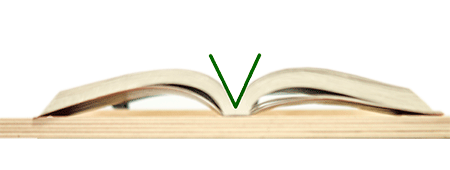

동일한 책을 평면 위에 펼친 모습
| 튜닝이 가능한 회전 구조

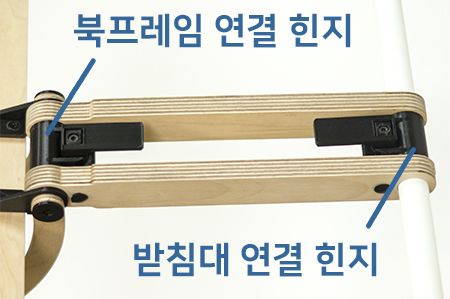

양 끝단에 두개의 힌지를 구비한 링크를 적용하여, 북 프레임을 원하는 높이와 각도로 위치 시킬 수 있습니다.
![](img/dualHinge.jpeg)

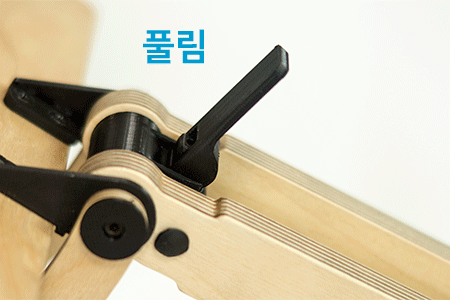

회전력 조임/풀림은 원터치로
각 힌지에는 QR (quick releae) 레버를 적용하여, 간편하게 회전력을 조이거나 풀수 있습니다.
![](img/qrRotate.gif)
레버가 조여진 상태에서도 힘을 주면 북 프레임 및 링크의 회전이 가능하므로, 각도 변경시 항상 레버를 풀 필요는 없습니다.

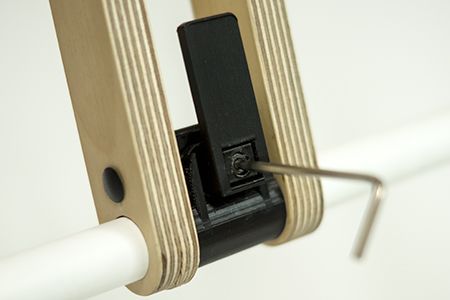

회전력 튜닝은 미세조정 볼트로
무거운 책이나 노트북 사용시에는 회전력을 더 강하게 조일 필요가 있습니다. 또 오래 사용하다 보면 힌지가 헐거워 질 수 있습니다. 이렇게 회전력 변경이 필요한 경우 QR 레버 헤드에 구비된 미세 조정 볼트로 회전력을 조절 할 수 있습니다.
![](img/qrRelease.jpeg)
[사용팁] 한손 페이징

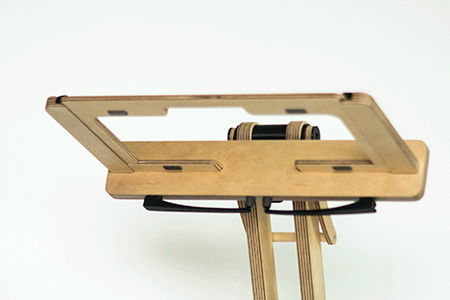

책 고정
- 북 프레임의 높이를 조절하여 책 높이와 맞춥니다.
- 책의 읽을 페이지를 남기고 북 프레임 후면에 올려 놓습니다.
- 읽을 페이지를 우측으로 옮겨 페이지 홀더로 고정하며, 아래 그림처럼 약간의 간격을 유지합니다.
![](img/bookSet.gif)
페이징

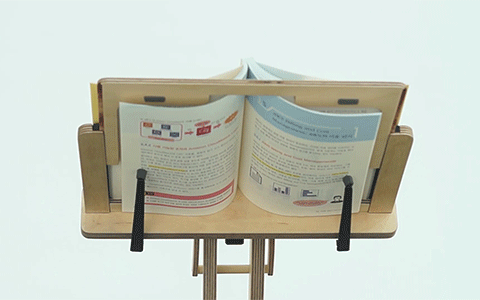

한쪽 페이지를 살짝 눌러 올리면서 왼쪽으로 밀어 넘기거나
![](img/paging5.gif)

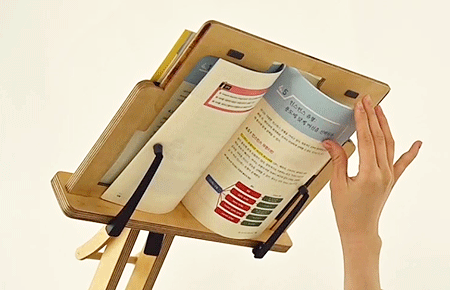

페이지를 손끝으로 넘깁니다.
![](img/paging6.gif)
제품 제원

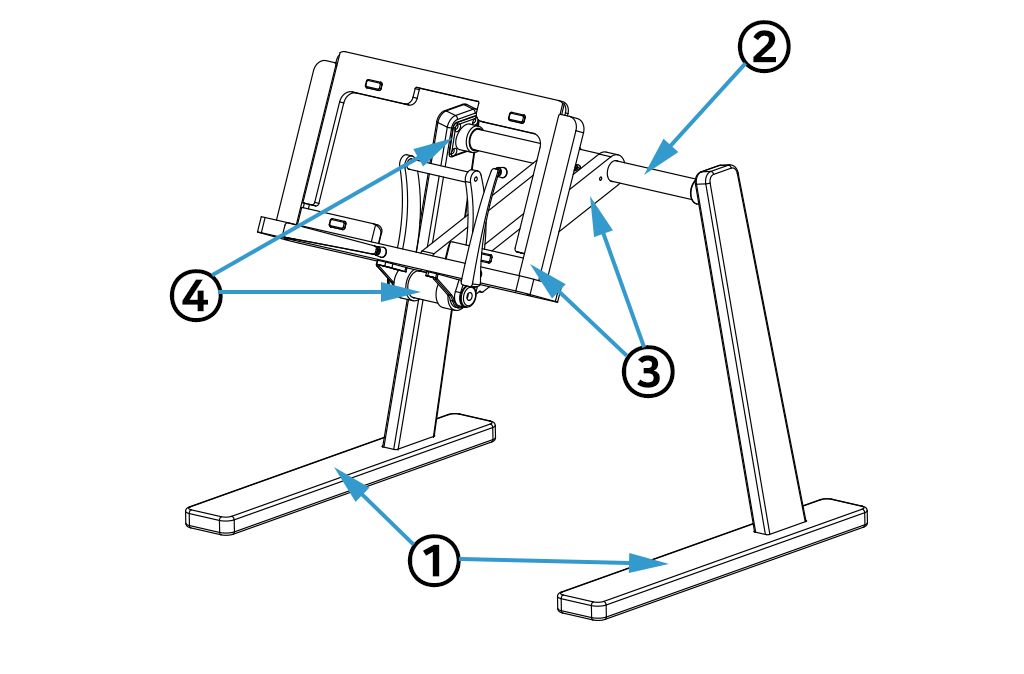

구성 및 재질
No | 품명 | 재질 | 마감 |
---|---|---|---|
1 | 지지대 | 대나무 집성목 | 투명 오일 |
2 | 힌지바 | 알루미늄 | 아노다이징 혹은 도장 |
3 | 북 프레임 & 링크 | 자작나무 합판 | 투명 오일 |
4 | 연결 부품 & 힌지 부품 & 페이지 홀더 | 엔지니어링 플라스틱 | - |
![](img/spec1.jpeg)

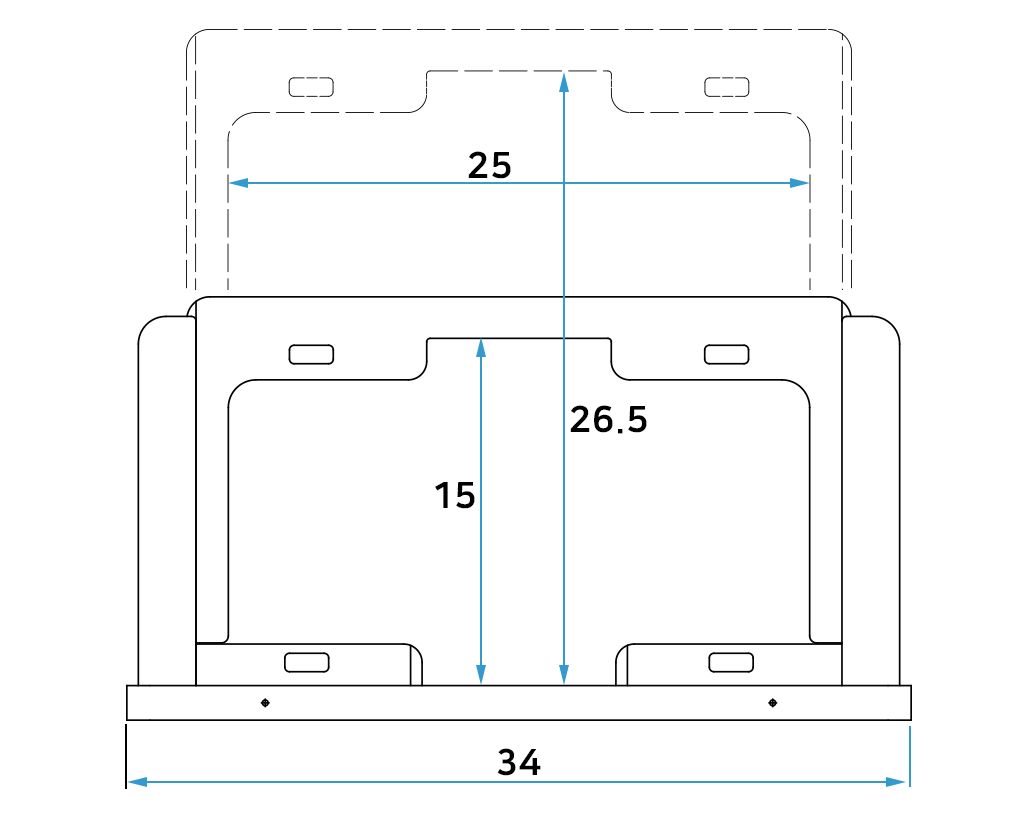

북 프레임 사이즈
북 프레임은 책 46배판 (높이 257mm) 까지 정상 사용이 가능하며 태블릿은 최대 크기인 아이패드 12.9 인치를 사용 할 수 있습니다.
길이단위 : cm
![](img/spec2.jpeg)

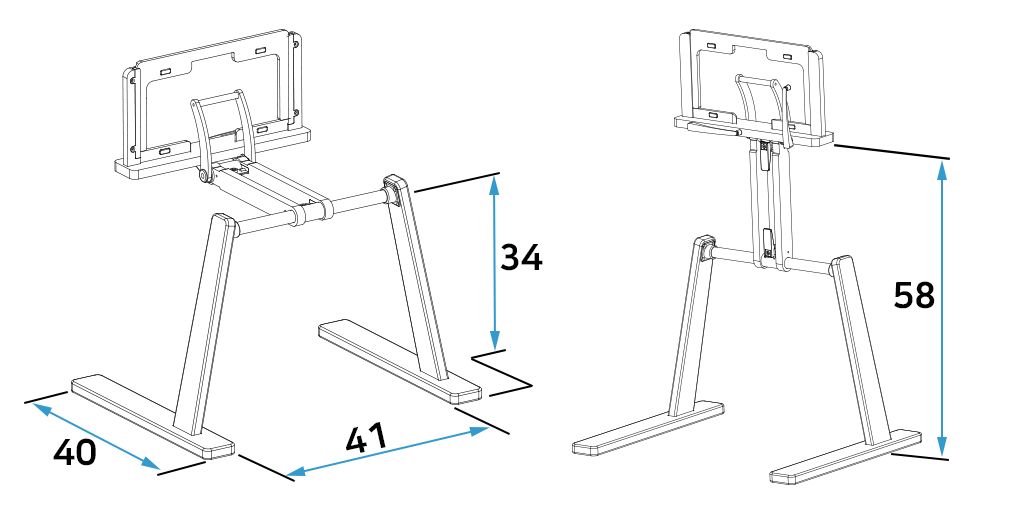

조립 제품 사이즈
길이단위 : cm
![](img/spec3.jpg)
